Pulverbeschichtungsanlage: Vollständiger Kaufratgeber für die Auswahl & Implementierung der Fabrik

Wenn Sie eine Investition in eine Pulverbeschichtungsanlage bewerten, treffen Sie eine Entscheidung, die die Oberflächenveredelungsfähigkeit Ihrer Fabrik für die nächsten 5–10 Jahre prägen kann. Eine Pulverbeschichtungsanlage beeinflusst die Beschichtungsqualität, die Produktionsgeschwindigkeit, die Arbeitseffizienz, den Energieverbrauch, die Materialkosten, die Umweltkontrolle und die langfristige Wartung. Es ist kein kleines Zubehör, das nach der Fertigung hinzugefügt wird. Es ist ein vollständiges Produktionssystem, das auf Ihre Werkstücke, den Layout Ihrer Werkstatt, das Produktionsziel und die Qualitätsanforderungen abgestimmt sein muss.

Basierend auf unserer Erfahrung mit Herstellern von Metallkästen, Outdoor-Möbelproduzenten, Aluminiumprofilherstellern und Blechbearbeitungsbetrieben haben wir festgestellt, dass viele Fabriken diese Entscheidung mit unvollständigen Informationen treffen. Sie vergleichen möglicherweise die Anzahl der Sprühpistolen, Ofentemperatur oder Angebotspreise, übersehen jedoch die wichtigere Frage: Ob die gesamte Linie als ein ausgewogener Prozess funktioniert.

Dieser Leitfaden basiert auf realen Fabrik-Szenarien. Er erklärt, worauf es bei der Auswahl einer Pulverbeschichtungsanlage ankommt, wo Käufer häufig Fehler machen, wie man die Systemkonfiguration bewertet und wie man die Umsetzung vom Standortvorbereitung bis zur Vollproduktion managt.

)

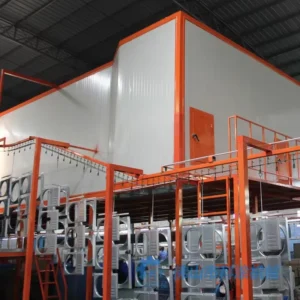

Was ist eine Pulverbeschichtungsanlage und warum ist sie wichtig?

A pulverbeschichtung[^1] Linie ist ein koordiniertes Oberflächenveredelungssystem, das Trockenschichtpulver auf Metallteile aufträgt und durch Hitze aushärtet. Das System umfasst normalerweise Vorbehandlung, Trocknung, elektrostatisches Pulverspritzen, Pulverrückgewinnung, Aushärtung, Abkühlung, Fördersysteme und elektrische Steuerung. Es verarbeitet rohe oder gefertigte Metallteile, bereitet die Oberfläche vor, trägt Pulver auf, gewinnt Überspray zurück und härtet die Beschichtung zu einem langlebigen Schutzfilm aus.

Warum das wichtig ist: Viele Fabriken betrachten Pulverbeschichtung zunächst als einen Veredelungsschritt, der an bestehende Produktion angehängt werden kann. In der Praxis hängt die Qualität der Pulverbeschichtung von der vollständigen Prozesskontrolle ab. Die Qualität des Endprodukts, die Produktionseffizienz, die Betriebssicherheit und die langfristigen Eigentumskosten hängen alle davon ab, wie gut die Linie auf die Werkstückart, die Chargengröße, die Beschichtungsanforderung und die Fabrikbeschränkungen abgestimmt ist.

Wir haben gesehen, dass Fabriken in starke Sprühsysteme investieren, nur um festzustellen, dass ihre eigentliche Engstelle die Vorbehandlung oder das Aushärten ist. Wir haben auch gesehen, dass Fabriken große Aushärteöfen installieren, die unnötig Energie verbrauchen, weil Fördergeschwindigkeit, Ofenlänge und thermische Masse der Werkstücke nicht zusammen berechnet wurden. Dies sind keine einfachen Geräteausfälle. Es sind Integrationsfehler.

Deshalb sollte eine Pulverbeschichtungsanlage von Anfang an als ein vollständiger Prozess geplant werden, nicht später aus einzelnen Maschinen zusammengestellt werden.

Kernkomponenten und ihre Zusammenarbeit

Vorbehandlungssystem

Bevor Pulver auf das Metall trifft, muss die Oberfläche sauber und chemisch vorbereitet sein. Die Vorbehandlung umfasst in der Regel Entfettung, Spülung, Rostentfernung oder Oberflächenaktivierung, Umwandlungsbeschichtung, abschließende Spülung und Trocknung. Der genaue Prozess hängt vom Material, dem Oberflächenzustand, dem Beschichtungsstandard und der Einsatzumgebung des Produkts ab.

Bei Stahlteilen kann die Vorbehandlung alkalische Reinigung, Spülung sowie Phosphat- oder andere Umwandlungsbehandlungen umfassen. Bei Aluminiumprofilen sollte der Prozess aluminiumverträgliche Reinigungs- und Umwandlungchemie verwenden. Für Außenprodukte sollte die Vorbehandlung Korrosionsbeständigkeit unterstützen, da die Beschichtung Feuchtigkeit, Sonnenlicht, Regen und Handhabungsschäden ausgesetzt sein kann.

Was zählt: Verweilzeit, Sprühdruck, Badkonzentration, Temperatur, Qualität des Spülwassers und chemische Kontrolle beeinflussen alle die Qualität der Vorbehandlung. Wenn die Vorbehandlung schwach ist, kann keine Pulverauftragung das Problem vollständig lösen. Die Beschichtung kann später abblättern, Blasen bilden, korrodieren oder die Haftungstests nicht bestehen.

Für Metallkästen, elektrische Gehäuse, Gartenmöbel im Freien und Tragwerkskomponenten ist eine robuste Vorbehandlung unverzichtbar. Sie ist oft der Unterschied zwischen einer Beschichtung, die nach dem Aushärten nur gut aussieht, und einer Beschichtung, die im tatsächlichen Gebrauch zuverlässig funktioniert.

Trocknungsabschnitt

Nach der Vorbehandlung müssen die Teile vollständig getrocknet werden, bevor sie in die Sprühkabine gelangen. Feuchtigkeit, die in Fugen, Röhren, Löchern, gefalteten Kanten oder geschweißten Ecken verbleibt, kann während des Aushärtens Blasen, Blasen, Krater und schlechte Filmbildung verursachen.

Der Trocknungsabschnitt kann heiße Luft, Infrarotheizung oder einen Trocknungsofen verwenden. Seine Kapazität sollte der Form der Werkstücke und der Fördergeschwindigkeit entsprechen. Eine flache Platte trocknet schneller als ein geschweißter Rohrrahmen oder ein Schrank mit versteckten Ecken. Während der Inbetriebnahme sollte der Lieferant die Trocknungsleistung mit echten Werkstücken und nicht nur mit sauberen Testplatten überprüfen.

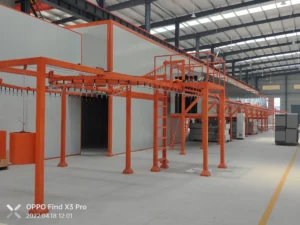

Elektrostatische Sprühvorrichtung

Die Sprühkabine ist der Ort, an dem Pulverpartikel geladen und auf das Werkstück aufgetragen werden. Die Qualität der Pulverbeschichtung bestimmt die Gleichmäßigkeit, Kantenabdeckung, das Erscheinungsbild und den Pulververlust. Moderne Anlagen verwenden möglicherweise manuelle Pistolen, automatische Pistolen, Reziproatoren, Pulverzentren und PLC[^2]-gesteuerte Sprüheinstellungen.

Was zählt: Anzahl der Pistolen, Pistolenposition, Sprühwinkel, Pulverzufuhrstabilität, Luftdruck, Kabinenluftstrom, Erdung des Teils und Halterungsdesign beeinflussen die endgültige Oberfläche. Der elektrostatische Effekt hilft, Pulver an Metalloberflächen zu haften, aber Ecken, Vertiefungen und innere Bereiche können aufgrund des Faraday-Käfig-Effekts weiterhin schwierig sein.

Kunden von Gartenmöbeln im Freien benötigen oft eine gleichmäßige Beschichtung auf Rohren, Kurven, Schweißnähten und sichtbaren Oberflächen. Hersteller von Schränken benötigen gute Kantenabdeckung und gleichmäßige Dicke auf flachen Platten, Türen und Gehäusekonstruktionen. Hersteller von Aluminiumprofilen benötigen eine stabile Beschichtung entlang langer Werkstücke und komplexer Querschnitte. Eine Standardkabine ist möglicherweise nicht für alle diese Produkte gleichermaßen geeignet.

Pulverrückgewinnungssystem

Nicht alles Pulver, das auf das Teil gesprüht wird, landet auch auf dem Teil. Das Pulver, das nicht haftet, wird als Overspray bezeichnet. Das Rückgewinnungssystem erfasst diesen Overspray und führt das verwendbare Pulver durch Filterkartuschen, Zyklonabscheidung, Siebung, Pulvertransfer oder andere Rückgewinnungsmethoden wieder in den Beschichtungsprozess zurück.

Die Pulverrückgewinnung beeinflusst sowohl die Materialkosten als auch die Beschichtungsqualität. Ein schlecht gestaltetes Rückgewinnungssystem kann Pulver verschwenden, die Kabinenkontamination erhöhen, die Filterwartung steigern und Farbwechsel erschweren. Ein gut gestaltetes System kann die Pulverausnutzung verbessern und die Kabine sauberer halten.

Was zählt: Die tatsächliche Pulverausnutzung hängt von der Effizienz des ersten Übertrags, dem Luftstrom in der Kabine, der Form des Teils, der Pulversorte, der Farbwechselhäufigkeit, der Filterwartung, der Siebung des Rückgewinnungspulvers und der Ablehnungsrate ab. Rückgewonnenes Pulver sollte sorgfältig verwaltet werden, da es Kontaminationen ansammeln, Feuchtigkeit aufnehmen oder das Partikelgrößenverhalten bei wiederholtem Kreislauf verändern kann.

Für Hochvolumen-Aluminiumprofilanlagen und kontinuierliche Produktionslinien können selbst kleine Verbesserungen bei der Pulverausnutzung im Laufe der Zeit bedeutende Einsparungen bringen. Käufer sollten jedoch vorsichtig sein mit zu optimistischen Rückgewinnungsbehauptungen. Ein theoretischer Prozentsatz in einem Angebot spiegelt nicht immer die tatsächliche Produktionsleistung wider.

Aushärtungsofen

Nach der Pulverauftragung gelangen die Teile in den Aushärteofen. Hitze schmilzt das Pulver, lässt es fließen und vollendet die Vernetzungsreaktion für thermoplastische Pulverbeschichtungen. Dies erzeugt den endgültigen harten Beschichtungsfilm.

Viele duroplastische Pulverbeschichtungen härten nach, wenn das Werkstück eine bestimmte Metalltemperatur erreicht, oft um die 160–200°C, und bleiben im erforderlichen Aushärtefenster für eine definierte Zeit. Die genaue Bedingung hängt von der Pulverchemie, der Filmlänge, dem Werkstückmaterial und der Partienmasse ab. Käufer sollten stets das technische Datenblatt des Pulverlieferanten befolgen.

Was zählt: Ofenlänge, Heizmethode, Luftzirkulation, Isolierung, Temperaturgleichmäßigkeit, Fördergeschwindigkeit und die tatsächliche Metalltemperatur beeinflussen die Aushärtequalität. Die Ofentemperatur in der Luft ist nicht dasselbe wie die Metalltemperatur des Werkstücks. Ein schwerer Stahlkabinett braucht länger zum Aufheizen als eine dünne Blechabdeckung. Ein großes Aluminiumprofil kann unterschiedlich erhitzen im Vergleich zu einer kleinen Halterung.

Ein zu kleiner Ofen kann zum Engpass in der Linie werden. Ein zu großer Ofen kann Energie und Stellfläche verschwenden. Ungleichmäßige Ofentemperatur kann zu unzureichend gehärteten Teilen in einem Bereich und zu stark gebackenen Teilen in einem anderen führen. Während der Inbetriebnahme sollten Ofentemperaturkartierungen und Metalltemperaturüberprüfungen Teil der Abnahmeprüfung sein.

Förderband und Materialhandling

Das Fördersystem bewegt Teile durch jede Phase mit kontrollierter Geschwindigkeit. Dieses Timing muss mit der Verweilzeit in der Vorbehandlung, Trocknungszeit, Sprühexposition, Aushärtezeit, Kühlzeit und Entlade-Rhythmus übereinstimmen. Wenn ein Abschnitt zum Engpass wird, leidet die Gesamtleistung.

Was zählt: Das Förderband muss die beladenen Halterungen tragen, eine stabile Geschwindigkeit halten, übermäßige Vibrationen verhindern und die Teile korrekt für die Sprühabdeckung und Ofenheizung positionieren. Für schwere Kabinette, Tragrahmen oder lange Aluminiumprofile sind die Festigkeit und das Unterstützungsdesign des Förderbands entscheidend.

Bei langen Aluminiumprofilen ist es eine technische Herausforderung, die volle Länge ohne Durchhängen oder unstabile Bewegung zu unterstützen. Für schwere Kabinettgestelle muss das Förderband die gesamte Traglast sicher handhaben. Für unterschiedlich geformte Werkstücke im Auftragsfertigungsbetrieb müssen Halterungen flexibel und leicht austauschbar sein.

Elektrische Steuerung und Sicherheitssystem

Das elektrische Steuerungssystem verbindet die Linie zu einem verwaltbaren Produktionsprozess. Es kann Steuerungen mit SPS, Temperaturregler, Fördergeschwindigkeitssteuerung, Not-Aus-Schaltern, Alarmen, Verriegelungen, Steuerungen für Sprühpistolen, Ventilatoren und Bedienerschnittstellen umfassen.

Für automatische und halbautomatische Linien sorgt stabile Steuerlogik für eine Reduzierung der Bedienervariation und erleichtert die Wiederholung der Prozesseinstellungen. Für Exportprojekte sollte das elektrische Design auch den lokalen Spannungs-, Frequenz-, Erdungs-, Sicherheits- und Dokumentationsanforderungen entsprechen.

)

Arten von Pulverbeschichtungsanlagen und ihre Anwendungen nach Produktkategorie

Automatische Linien für Hochvolumenproduktion

Automatic powder coating lines are designed for repeated products, stable batch sizes, predictable part geometry, and higher daily output. They often include automatic spray guns, fixed or programmable gun movement, synchronized conveyor speed, and reduced manual intervention.

Diese Linien eignen sich für Gehäusehersteller, Paneelhersteller, Gerätebauteileproduzenten und andere Fabriken, in denen Produktabmessungen relativ standardisiert sind und die Qualitätsanforderungen konstant bleiben.

Warum das wichtig ist: Wenn eine Fabrik große Mengen ähnlicher Gehäuserahmen, elektrischer Kästen oder Paneele produziert, kann eine automatische Linie die Beschichtungskonsistenz verbessern und die Arbeitervariation verringern. Der Vorbehandlungsprozess kann für das Material optimiert werden. Die Kabine kann auf die Produktgeometrie abgestimmt werden. Der Ofen kann entsprechend der erforderlichen Leistung und Aushärteplanung dimensioniert werden.

Wenn sich jedoch die Produktmischung häufig ändert oder die Teilegrößen stark variieren, kann eine vollautomatische Linie weniger flexibel werden. Halterungswechsel, Farbwechsel und Parameteranpassungen können die erwartete Effizienz verringern.

Halbautomatische Systeme für die Mittelserienfertigung

Halbautomatische Linien bieten mehr Flexibilität als vollautomatische Linien. Bediener können Teile manuell laden, entladen oder nachbearbeiten, während Förderband, Sprühkabine, Ofen und Rückgewinnungssystem weiterhin einen kontrollierten Prozessfluss gewährleisten.

Diese Systeme eignen sich für Fabriken, die mittlere Stückzahlen verschiedener Produktarten herstellen, wie z.B. Gartenmöbel, Metallrahmen, Regale, Gehäuse und kundenspezifische Blechteile.

Warum das wichtig ist: Eine halbautomatische Linie ermöglicht es der Fabrik, Arbeit, Flexibilität und Produktionsstabilität auszugleichen. Sie erfordert in der Regel geringere Investitionen als eine vollautomatische Linie und ist einfacher an verschiedene Produkte anzupassen. Der Kompromiss besteht darin, dass die Beschichtungskonstanz stärker von Schulung der Bediener und Prozessdisziplin abhängen kann.

Kundenspezifische Konfigurationen für spezialisierte Produkte

Spezialisierte Pulverbeschichtungsanlagen sind für nicht-standardisierte Werkstücke ausgelegt. Beispiele sind lange Aluminiumextrusionen, große Außenmöbelrahmen, schwere Stahlstrukturen und Produkte mit engen Dicken- oder Oberflächenanforderungen.

Diese Linien können benutzerdefinierte Förderwege, rotierende Vorrichtungen, Mehrwinkel-Spritzstationen, spezielle Vorbehandlungen, zonensteuerbare Öfen oder zusätzliche Inspektionssysteme umfassen.

Warum das wichtig ist: Ein 6 Meter langes Aluminiumprofil, ein komplexer Außenmöbelrahmen und ein tiefes Elektrokabinett können auf derselben Standardlinie nicht immer gut beschichtet werden. Spezielle Produktgeometrien erfordern oft maßgeschneiderte Konstruktionen. Dies erhöht die Investitionskosten, kann aber notwendig sein, um eine stabile Produktionsqualität zu erreichen.

Schlüssel-Leistungsparameter: Was bei der Auswahl eines Systems zu bewerten ist

Produktionskapazität und Zykluszeit

Die Kapazität sollte als qualifizierte Ausgabe unter normalen Produktionsbedingungen definiert werden, nicht als theoretische Maximalgeschwindigkeit des Förderbands. Käufer sollten die erwartete Ausgabe in Stück pro Stunde, Stück pro Tag, Quadratmetern pro Tag oder Tonnen pro Monat berechnen, abhängig vom Produkt.

Dann wird vom Prozess rückwärts gearbeitet. Vorbehandlung, Trocknung, Sprühen, Aushärtung, Abkühlung, Beladung, Entladung, Farbwechsel, Reinigung und Wartung beeinflussen alle die praktische Kapazität.

Der häufige Fehler besteht darin, eine Zielproduktion anzugeben, ohne die Rüstzeit, den Farbwechsel, Nacharbeiten oder Engpassphasen zu berücksichtigen. Die Aushärtungszeit kann nicht einfach reduziert werden, nur um die Produktion zu steigern. Wenn die Beschichtung unzureichend ausgehärtet ist, können Haftung, Härte, chemische Beständigkeit und Korrosionsschutz später versagen.

Ein sichereres Designziel ist es, eine angemessene Kapazitätsreserve für tatsächliche Produktionsschwankungen einzuplanen. Eine Linie, die bei einer stabilen und realistischen Auslastung läuft, ist in der Regel besser als eine Linie, die nur unter idealen Bedingungen die Zielproduktion erreicht.

Beschichtungsdickenkontrolle und Qualitätsstandards

Pulverbeschichtungsdicke wird üblicherweise in Mikron angegeben. Gängige industrielle Bereiche liegen bei etwa 60–120 Mikron, abhängig vom Produkttyp, der Pulverchemie und den Kundenanforderungen. Aluminiumprofile, Gehäuse, Möbel und schwere Industriekomponenten können alle unterschiedliche Zielwerte erfordern.

Was zählt: Das Sprühsystem sollte eine gleichmäßige Dicke auf der Oberfläche des Werkstücks gewährleisten, einschließlich Kanten, Ecken, flacher Flächen und schwer zugänglicher Bereiche. Eine zu dünne Beschichtung kann den Schutz verringern. Eine zu dicke Beschichtung verschwendet Pulver und kann zu Erscheinungs- oder Aushärtungsproblemen führen.

Die Beschichtungsdicke sollte mit einem geeigneten Trockenfilmdickenmesser gemessen werden. Für wichtige Produkte sollten Käufer auch Haftung, Glanz, Schlagfestigkeit, Biegung und Korrosionstests im technischen Vertrag festlegen. ASTM D3359[^3] Tape-/Kreuzhatch-Test, ASTM D4541 Abziehtest oder Salzsprühnebeltest können je nach Spezifikation des Käufers und Endanwendung verwendet werden.

Pulvernutzungsrate und Rückgewinnungseffizienz

Pulvernutzung bedeutet, wie viel gekauftes Pulver auf qualifizierten Teilen als nützliche Beschichtung verwendet wird. Es darf nicht mit der theoretischen Rückgewinnungseffizienz verwechselt werden. Der praktische Pulververbrauch hängt von der Beschichtungsfläche, der Filmdicke, der Pulverdichte, der Transfer-Effizienz beim ersten Durchlauf, der Verwendung von recyceltem Pulver, Farbwechselverlusten, Filterverlusten und Ausschussrate ab.

Eine nützliche Grundformel lautet:

Geschätzter Pulververbrauch = Beschichtungsfläche × Filmdicke × Pulverdichte ÷ tatsächliche Nutzungsrate

Zum Beispiel, wenn die beschichtete Fläche 1 m² beträgt, die Filmdicke 80 Mikron, die Pulverdichte etwa 1,5 g/cm³ beträgt und die tatsächliche Nutzung 85% ist, beträgt der geschätzte Pulververbrauch etwa 0,141 kg für diese beschichtete Fläche. Dies gibt den Käufern eine praktischere Grundlage zur Kostenschätzung des Materials.

Recyceltes Pulver sollte normalerweise nach den Empfehlungen des Pulverlieferanten gesiebt und mit frischem Pulver gemischt werden, um die erforderliche Oberflächenqualität zu erreichen. Das ideale Verhältnis hängt vom Pulvertyp, der Farbe, dem Finish, der Partikelgrößenverteilung und dem Qualitätsstandard ab. Es gibt kein universell fixes Verhältnis, das für jede Linie funktioniert.

Energieverbrauch und Betriebskosten

Der Aushärtungsofen ist in der Regel einer der größten Energieverbraucher in einer Pulverbeschichtungsanlage. Trocknungsöfen, Vorbehandlungsheizungen, Kabinenventilatoren, Rückgewinnungssysteme, Pumpen, Druckluft und Förderantriebe erhöhen ebenfalls die Kosten.

Was zählt: Bevor Sie eine Linie auswählen, berechnen Sie die Energiekosten unter realistischen Produktionsbedingungen. Die Nennleistung des Ofens allein reicht nicht aus. Käufer sollten die Heizquelle, die Isolationsqualität, das Abgasvolumen, die Ofenrückgewinnungszeit, die Betriebsstunden, die Teilemasse und den lokalen Energiepreis verstehen.

Ein Anbieter sollte in der Lage sein, geschätzten Energieverbrauch basierend auf Ihrem Produkt und Zeitplan anzugeben. Wenn der Anbieter nur "energieeffizient" sagt, ohne Berechnungen oder Annahmen, ist die Betriebskostenschätzung unvollständig.

Pulverbeschichtung vs. Flüssigsprühbeschichtung und andere Oberflächenbehandlungsverfahren: Warum wechseln?

Pulverbeschichtung und Flüssigsprühbeschichtung[^4] sind beide industrielle Beschichtungsverfahren, aber sie eignen sich für unterschiedliche Produktionsszenarien.

Vorteile der Pulverbeschichtung:

• Hohe Materialausnutzung: Übersprühendes Pulver kann oft unter geeigneter Kontrolle zurückgewonnen und wiederverwendet werden.
• Gute Beschichtungshaltbarkeit: Richtig gehärtete Pulverbeschichtungen bieten starken Korrosionsschutz, Schlagfestigkeit und Wetterschutz.
• Stabiles Erscheinungsbild: Mit kontrollierter Vorbehandlung, Sprühen und Aushärtung kann die Pulverbeschichtung eine wiederholbare Farb- und Oberflächenqualität erzeugen.
• Schneller Produktionsrhythmus: Viele Pulverbeschichtungen härten innerhalb von Minuten nach Erreichen der erforderlichen Metalltemperatur aus.
• Geringe VOC-Emissionen während der Anwendung: Pulverbeschichtung hat im Vergleich zu vielen lösemittelbasierten Flüssigbeschichtungen sehr geringe solventbezogene Emissionen.
• Gut geeignet für Automatisierung: Pulverbeschichtung kann mit Förderbändern, automatischen Pistolen, Rückgewinnungssystemen und SPS-Steuerung integriert werden.

Beschränkungen der Pulverbeschichtung:

• Komplexität des Farbwechsels: Farbwechsel erfordert Reinigung der Kabine, Pistole, Schlauch, Trichter und Rückgewinnungssystem.
• Faraday-Käfig-Effekt: Eingelassene Bereiche und innere Ecken können schwieriger zu beschichten sein, ohne spezielle Sprüheinstellungen oder manuelle Nachbesserung.
• Erfordernis der thermischen Aushärtung: Teile müssen die Aushärtungstemperatur tolerieren. Hitzeempfindliche Baugruppen sind möglicherweise ungeeignet.
• Höhere Investitionskosten: Eine vollständige Pulverbeschichtungsanlage kostet mehr als eine einfache Flüssigsprühstation.
• Sehr dünne Schichten können schwierig sein: Wenn ein Produkt eine extrem dünne Beschichtung benötigt, ist flüssige Beschichtung oder ein anderes Verfahren möglicherweise besser geeignet.

Für Metallkästen, Gartenmöbel, Aluminiumprofile, Tragstrukturen und serienmäßig gefertigte Blechteile bietet die Pulverbeschichtung oft ein gutes Gleichgewicht zwischen Haltbarkeit, Aussehen, Produktionsgeschwindigkeit und langfristiger Kostenkontrolle. Für individuelle Einzelstücke oder sehr häufige Farbwechsel sind Flüssigsprühverfahren oder Outsourcing möglicherweise flexibler.

Gesamtkosten des Eigentums: Investitionen, Energie und langfristige Betriebskosten

Bei der Bewertung einer Pulverbeschichtungsanlage sollte man über den Kaufpreis hinausblicken. Die Gesamtkosten des Eigentums umfassen Ausrüstung, Installation, Versorgung, Pulver, Chemikalien, Energie, Wartung, Arbeit, Ausfallzeiten, Nacharbeit und Ersatzteile.

Kosten für Gerätekauf und Installation

Die Kosten einer Pulverbeschichtungsanlage variieren stark je nach Automatisierungsgrad, Anlagenlänge, Vorbehandlungskomplexität, Ofenlänge, Förderbandroute, Rückgewinnungssystem, Steuerungssystem und Anpassungsbedarf. Eine halbautomatische Anlage eignet sich für mittelgroße Fabriken. Eine vollautomatische Anlage kann bei hohem Produktionsvolumen und wiederholter Fertigung gerechtfertigt sein. Spezialisierte Aluminiumprofil- oder Großmöbelanlagen erfordern möglicherweise individuelle Planung.

Installation und Inbetriebnahme können erhebliche Kosten verursachen. Dazu gehören Standortvorbereitung, elektrische Infrastruktur, Gasleitungen, Wasser- und Abwasseranschlüsse, Belüftung, Fundamentarbeiten, Verkabelung, mechanische Montage, Fehlerbehebung und Schulung des Bedienpersonals. Für internationale Projekte sollten auch Versand, Zoll, Steuern und lokale Installationsunterstützung berücksichtigt werden.

Was zählt: Beim Vergleich von Angeboten der Lieferanten stellen Sie sicher, dass Sie vergleichbare Leistungsumfänge gegenüberstellen. Ein Angebot kann Vorbehandlung, Ofen, Förderband, Rückgewinnung, Installation und Schulung umfassen. Ein anderes nur die Hauptmaschinen. Fragen Sie, was enthalten ist, was ausgeschlossen ist und was der Käufer vor Ort vorbereiten muss.

Energieverbrauch und Anlagenanforderungen

Eine Pulverbeschichtungsanlage kann erfordern:

• Elektrische Versorgung für Steuerungen, Motoren, Ventilatoren, Pumpen, Sprühpistolen und elektrische Heizung, falls verwendet
• Druckluft für Pulverspende, Luftmesser und pneumatische Systeme
• Gas oder eine andere Heizquelle, wenn ein gasbeheizter Ofen verwendet wird
• Wasserversorgung und Abfluss für die Vorbehandlung
• Belüftung und Abluft für Sicherheit in Kabine, Ofen und Werkstatt
• Abwasserbehandlung für Vorbehandlungsmittel und Spülwasser
• Ausreichend Platz auf dem Boden für Beladung, Entladung, Wartung, Kühlung und zukünftige Erweiterungen

Bevor Sie eine Linie festlegen, überprüfen Sie, ob Ihre Einrichtung diese Versorgungsleitungen bereitstellen kann. Viele Fabriken stellen erst zu spät fest, dass die elektrische Kapazität unzureichend ist, die Gasversorgung weit vom Werk entfernt ist, der Abfluss nicht bereitsteht oder die Belüftung verbessert werden muss. Diese Infrastrukturdefizite können die Kosten erhöhen und die Inbetriebnahme verzögern.

Pulvermaterial und Verbrauchsmaterialien

Die Pulverkosten variieren je nach Harztyp, Farbe, Oberfläche, Leistungsanforderung, Lieferant und Einkaufsmenge. Standardfarben können günstiger sein als Spezialformulierungen wie strukturierte, metallische, super-dauerhafte, leitfähige oder spezielle korrosionsbeständige Pulver.

Der Verbrauch hängt von der Oberfläche, der Ziel-Filmdicke, der Pulverdichte, der Sprühwirkungsgrad, der Rückgewinnungsleistung, dem Farbwechselverlust und der Ausschussrate ab. Einkäufer sollten den monatlichen Pulververbrauch anhand der tatsächlichen beschichteten Fläche berechnen und nicht nur anhand der Stückzahl.

Bessere Rückgewinnungssysteme, optimierte Sprühparameter, kontrollierte Verwendung von recyceltem Pulver, Schulung der Bediener und geringere Überdicken können die Pulverkosten senken. Schlechte Rückgewinnung, übermäßige Dicke und häufige Reinigungsverluste können die Materialkosten erheblich erhöhen.

Wartungs- und Arbeitskosten

Regelmäßige Wartung umfasst die Reinigung der Spritzpistolen, Inspektion von Düsen und Elektroden, Schmierung des Förderbands, Reinigung der Haken, Filterwechsel, Überprüfung der Ofendichtungen, Service der Brenner oder Heizung, Pumpenwartung, Sensor-Kalibrierung und elektrische Inspektion.

Arbeitskosten hängen vom Automatisierungsgrad ab. Eine vollautomatische Linie benötigt dennoch Beladung, Entladung, Inspektion, Pulververwaltung, Reinigung und Wartung. Eine halbautomatische Linie erfordert mehr manuelle Arbeit, bietet aber mehr Flexibilität.

Wichtig: Fragen Sie die Lieferanten nach den Kosten und der Verfügbarkeit von Ersatzteilen. Filter, Teile der Spritzpistolen, Pulverbomben, Sensoren, Komponenten des Förderbands, Ofenteile und elektrische Komponenten sollten innerhalb einer praktikablen Lieferzeit verfügbar sein. Wenn kritische Ersatzteile zu lange brauchen, um anzukommen, kann ein kleiner Ausfall die gesamte Produktionslinie stoppen.

Wie man den richtigen Lieferanten auswählt: Kritische Bewertungskriterien und Warnsignale

Der Markt für Pulverbeschichtungsanlagen umfasst globale Anbieter, regionale Hersteller und lokale Integratoren. Jeder Typ hat unterschiedliche Stärken und Risiken. Der beste Lieferant ist nicht immer der größte oder günstigste. Es ist der Lieferant, der Ihr spezifisches Produkt versteht und den gesamten Projektlebenszyklus unterstützen kann.

Lokale Unterstützung, technischer Service und Verfügbarkeit von Ersatzteilen

Dies ist einer der am meisten unterschätzten Faktoren bei der Lieferantenauswahl. Eine Linie kann im ersten Monat gut funktionieren, aber später Unterstützung benötigen, z.B. bei Förderbandverschleiß, Leistung der Spritzpistolen, Dichtungen im Ofen, Pulverrückgewinnung, Steuerungseinstellungen oder Bedienerfehler.

Frage:

• Hat der Anbieter lokalen Service-Support oder regionale Partner?
• Können sie Ferntechnikunterstützung per Video, Fotos oder Online-Kommunikation bereitstellen?
• Wie lange ist die Lieferzeit für kritische Ersatzteile?
• Bieten sie präventive Wartungsanleitungen an?
• Haben sie andere Fabriken in Ihrer Region unterstützt?

Rote Flagge: Lieferanten, die weltweiten Support versprechen, aber nicht erklären können, wie der Support in Deutschland erbracht wird. Seien Sie auch vorsichtig, wenn der Händler kein technisches Personal hat und Sie nicht mit den Ingenieuren des Herstellers verbinden kann.

Einhaltung regionaler Standards

Elektrische Standards, Spannung, Frequenz, Erdung, Not-Aus, Umweltvorschriften, Wasserabflussanforderungen und Sicherheitsvorschriften variieren je nach Land. Käufer im Ausland sollten die Einhaltung vor Beginn der Herstellung bestätigen.

Frage:

• Kann der Anbieter Spannung, Frequenz und elektrische Komponenten an Ihre Region anpassen?
• Können sie elektrische Schaltpläne und Dokumentationen bereitstellen?
• Erfüllt die Ofenabluft- und Kabinenfiltration die lokalen Anforderungen?
• Erfordert das Abwasser aus der Vorbehandlung eine Behandlung vor der Entsorgung?
• Sind Sicherheitsvorrichtungen und Not-Aus-Schalter enthalten?

Rote Flagge: Lieferanten, die für jedes Land eine "Standardkonfiguration" anbieten, ohne lokale elektrische, Umwelt- oder Sicherheitsanforderungen zu besprechen.

Vor-Ort-Tests und Produktionsüberprüfung

Vor einer größeren Anschaffung sollten Käufer, wenn möglich, eine Produktionsprobe oder Referenzbesuch anfordern. Dies hilft zu überprüfen, ob der Anbieter die versprochene Leistung unterstützen kann.

Während eines Tests oder Referenzbesuchs prüfen:

• Ob die Linie reibungslos läuft oder ständiger Anpassungen bedarf
• Ob die Beschichtungsdicke bei echten Teilen konsistent ist
• Ob der Ofen stabile Aushärtungsbedingungen erreicht
• Ob die Spritzkabine schwierige Ecken und Kanten bewältigt
• Ob die Bediener den Prozess verstehen
• Ob der Wartungszugang praktisch ist

Rote Flagge: Lieferanten, die Versuche vermeiden, Referenzbesuche ablehnen oder behaupten, eine Standardlinie werde Ihre Anforderungen erfüllen, ohne Ihr tatsächliches Produkt zu prüfen.

Installationszeitplan und Qualität des Supports nach der Einführung

Ein typisches Projekt umfasst Designbestätigung, Fertigung, Versand, Standortvorbereitung, Installation, Inbetriebnahme, Schulung und Probebetrieb. Der Zeitplan hängt von der Komplexität der Linie, der Anpassung, der Standortbereitschaft und der Versandentfernung ab.

Frage:

• Was sind die Meilensteine des Projekts?
• Wie ist der Zahlungsplan?
• Wer ist für die Installation verantwortlich?
• Wie viele Tage Schulung sind inklusive?
• Welche Produktionsmenge, Beschichtungsqualität und Abnahmekriterien sind garantiert oder angestrebt?
• Was passiert, wenn die Linie während der Inbetriebnahme die vereinbarte Leistung nicht erreicht?

Rote Flagge: Vage Zeitpläne, unklare Zahlungsbedingungen, keine schriftlichen Abnahmekriterien oder keine festgelegte Schulungsverantwortung.

)

Implementierungs-Checkliste: Vom Standortbewertung bis zur Produktion in voller Größe

Vor dem Kauf: Standortbewertung und Kapazitätsplanung

Führen Sie vor der Kontaktaufnahme mit Lieferanten eine interne Bewertung durch:

• Produktionsmengenziel: Definieren Sie die tägliche und monatliche Produktion basierend auf realistischem Bedarf, nicht nur auf optimistischen Prognosen.
• Werkstückspezifikationen: Dokumentabmessungen, Gewicht, Materialart, Oberflächenzustand und spezielle Geometrie.
• Beschichtungsanforderungen: Definieren Sie Zielstärke, Farbe, Oberfläche, Haftstandard, Korrosionsbeständigkeit und spezielle Pulverschmucke.
• Anlagenbeschränkungen: Messen Sie den Platzbedarf, die Deckenhöhe, die elektrische Kapazität, die Gasverfügbarkeit, die Wasserversorgung, die Entwässerung, die Belüftung und die Umweltinfrastruktur.
• Verfügbarkeit von Arbeitskräften: Bestätigen Sie, wie viele Bediener und Wartungspersonal die Linie unterstützen können.
• Budget und Zeitplan: Definieren Sie das Investitionsbudget, das angestrebte Startdatum und das Installationsfenster.

Diese Informationen werden zur funktionalen Spezifikation, die Lieferanten bei Angebotserstellung und Design verwenden sollen.

Lieferantenüberprüfung und Test der Musterlinie

Nach der Vorauswahl der Lieferanten beginnen Sie mit einer detaillierten technischen Bewertung:

• Teilen Sie Ihre funktionale Spezifikation und bitten Sie jeden Lieferanten, eine konkrete Konfiguration vorzuschlagen.
• Fordern Sie Konstruktionszeichnungen, Layoutpläne, elektrische Anforderungen und Energieannahmen an.
• Bitten Sie um Referenzprojekte in Ihrer Branche.
• Wenn möglich, besuchen Sie die Fabrik des Lieferanten oder eine Referenzanlage.
• Testen Sie, wenn möglich, echte oder repräsentative Teile.
• Messen Sie die Beschichtungsdicke, inspizieren Sie das Erscheinungsbild und bestätigen Sie die Aushärtungsleistung.
• Fordern Sie ein detailliertes Angebot an, das Ausrüstung, Installation, Schulung, Ersatzteile, Garantie und Ausschlüsse klar auflistet.

Installation, Kalibrierung und Bedienerschulung

Nach Auftragserteilung diese Meilensteine sorgfältig verwalten:

• Standortvorbereitung: Stellen Sie sicher, dass elektrische Versorgung, Gas, Wasser, Abfluss, Bodenfläche, Belüftung und strukturelle Unterstützung vor Ankunft der Ausrüstung bereit sind.
• Ankunft und Inspektion der Ausrüstung: Komponenten auf Transportschäden prüfen und sicherstellen, dass die gelieferte Ausrüstung mit der Bestellung übereinstimmt.
• Installation und Anschlüsse: Überwachen Sie mechanische, elektrische, Gas-, Wasser- und Luftanschlüsse.
• Kalibrierung und Tests: Führen Sie vollständige Prozessversuche durch, passen Sie Sprühparameter an, überprüfen Sie die Ofentemperatur, kontrollieren Sie die Pulverbremse und testen Sie Sicherheitssysteme.
• Bedienerschulung: Schulen Sie die Bediener im Starten, Stoppen, Sprühanpassung, Pulverhandling, Kabinenreinigung, Vorbehandlungskontrolle, Ofenüberwachung und Wartung.
• Abnahmetests: Führen Sie eine Probemusterproduktion mit echten Teilen durch und bestätigen Sie die Ausgabe, die Beschichtungsqualität und die Systemstabilität vor der endgültigen Abnahme.

Erste 3–6 Monate: Überwachung der Stabilität und Fehlerbehebung

Die ersten Betriebsmonate sind kritisch. Die meisten praktischen Probleme treten während des Hochfahrens auf.

• Woche 1–2: Die Bediener lernen noch. Erwarten Sie langsamere Ausbeute und häufige Anpassungen. Dokumentieren Sie Geräteprobleme und Parameteränderungen.
• Woche 3–4: Verfolgen Sie die tatsächliche Ausgabe und vergleichen Sie sie mit dem vereinbarten Ziel. Identifizieren Sie, ob die Engstelle in der Vorbehandlung, beim Sprühen, Aushärten, Kühlen, Be- oder Entladen liegt.
• Monat 2–3: Überwachen Sie die Beschichtungsdicke, das Erscheinungsbild, die Haftung und die Aushärtungsqualität. Überprüfen Sie, ob die Vorbehandlung Chemie und Ofenbedingungen stabil bleiben.
• Monat 4–6: Einrichten von vorbeugenden Wartungsroutinen für Spritzpistolen, Filter, Förderbänder, Ofen, Pulverbeschichtung und Vorbehandlung.

Während dieser Hochlaufphase halten Sie engen Kontakt zum Lieferanten. Ein guter Lieferant hilft bei der Fehlerdiagnose und Feinabstimmung des Prozesses. Ein schwacher Lieferant wird Operatoren beschuldigen, ohne die Ursachen zu beheben.

Welche Art von Käufer profitiert am meisten von einer Investition in eine Pulverbeschichtungsanlage?

Hersteller von Schränken und elektrischen Gehäusen: Wenn Sie Metallkästen, elektrische Gehäuse, Schalttafeln, Schaltanlagen oder Serverracks in stabilen monatlichen Mengen produzieren, kann eine Pulverbeschichtungsanlage die Beschichtungskonsistenz, Korrosionsbeständigkeit und Lieferkontrolle verbessern. Konzentrieren Sie sich auf Vorbehandlung, Kantendeckung, Ofenstabilität und Chargenkonsistenz.

Hersteller von Gartenmöbeln: Wenn Sie Gartenmöbel, Terrassensessel, Metalltische, Bänke oder dekorative Außenstrukturen herstellen, kann Pulverbeschichtung ein besseres Erscheinungsbild und Wetterbeständigkeit unterstützen. Konzentrieren Sie sich auf flexible Vorrichtungen, Farbwechselmanagement, Spritzzugang zu röhrenförmigen Strukturen und Beschichtungsbeständigkeit.

Hersteller von Aluminiumprofilen und Extrusionen: Wenn Sie Aluminiumkomponenten für Bau-, Industrie- oder Dekorationsanwendungen produzieren, erhöht Pulverbeschichtung den Wert durch Farbe, Erscheinungsbild und Oberflächenschutz. Konzentrieren Sie sich auf aluminiumkompatible Vorbehandlung, Handhabung langer Teile, Förderbandstabilität, Dickenkontrolle und effiziente Rückgewinnung.

Hersteller von schweren Metallteilen und Strukturelementen: Wenn Ihre Produkte Rahmen, Halterungen, Strukturteile oder Industriekomponenten umfassen, die in rauen Umgebungen eingesetzt werden, kann Pulverbeschichtung den Korrosionsschutz und das Erscheinungsbild verbessern. Konzentrieren Sie sich auf die Tragfähigkeit des Förderbands, die thermische Masse des Ofens und die Stärke der Vorbehandlung.

Wann eine Pulverbeschichtungsanlage möglicherweise nicht die richtige Investition ist: If your products are one-off custom pieces, if color changes are extremely frequent, if the coating volume is very low, or if parts cannot tolerate curing temperature, a Vollständige Pulverbeschichtungsanlage may be over-investment. In these cases, liquid spray, batch coating, or outsourcing may be more economical.

Wie man den richtigen Lieferanten für Ihr Szenario auswählt

Der Markt für Pulverbeschichtungsanlagen umfasst mehrere Lieferantenkategorien. Jede hat unterschiedliche Stärken.

Globale Geräteanbieter: Diese Anbieter bieten oft ausgereifte Technologie, starke Komponenten und etablierte Servicessysteme in den wichtigsten Märkten. Sie sind möglicherweise für hochwertige oder hochautomatisierte Projekte geeignet, aber die Kosten und die Lieferzeiten können höher sein.

Regionale Hersteller: Regionale Zulieferer in Deutschland, China, Türkei, Indien und anderen Fertigungshubs können bessere Anpassungsmöglichkeiten, wettbewerbsfähige Preise und schnellere Projektkommunikation bieten. Qualität und Ingenieurstiefe variieren, daher sind Referenzprüfungen wichtig.

Lokale Integratoren: Lokale Integratoren können Systeme aus verschiedenen Komponentenlieferanten zusammenstellen und Layouts an den Standort anpassen. Sie können lokalen Support anbieten, aber die technische Tiefe hängt stark von der Erfahrung des Integrators ab.

Unsere Empfehlung: Der beste Lieferant ist derjenige, der ein ähnliches Problem bereits erfolgreich gelöst hat. Wenn Sie ein Schaltschrankhersteller sind, fragen Sie nach Referenzen für Schaltschranklinien. Wenn Sie Outdoor-Möbel beschichten, fragen Sie, wie der Lieferant mit röhrenförmigen Strukturen, Farbwechseln und wetterbeständiger Beschichtung umgeht. Wenn Sie Aluminiumprofilhersteller sind, fragen Sie nach Erfahrung mit langen Profilen, Dickenkontrolle und kontinuierlicher Produktion.

Abschließende Gedanken

In eine Pulverbeschichtungsanlage zu investieren, ist eine bedeutende Kapital- und Betriebsentscheidung. Der Unterschied zwischen einer Linie, die jahrelang stabile Produktion liefert, und einer, die zum Engpass wird, hängt oft vom Systemdesign, der Lieferantenauswahl, der Installationsqualität und der Unterstützung nach der Inbetriebnahme ab.

Die erfolgreichsten Fabriken nähern sich der Investition in eine Pulverbeschichtungsanlage mit einem strukturierten Prozess. Sie definieren echte Produktionsbedürfnisse, erstellen eine klare funktionale Spezifikation, vergleichen qualifizierte Lieferanten, besuchen Referenzprojekte wenn möglich, bewerten die Gesamtkosten des Eigentums und setzen klare Abnahmekriterien vor der endgültigen Zahlung.

Wenn Sie eine Pulverbeschichtungsanlage evaluieren, nehmen Sie sich Zeit, um Ihre Werkstückgröße, Material, monatliches Volumen, Zielbeschichtungsqualität, Werkstattlayout, verfügbare Versorgungsanschlüsse und Budget zu definieren. Wählen Sie dann einen Lieferanten, der den gesamten Prozess um diese Bedingungen herum entwerfen kann und Sie nach der Installation unterstützt.

Bereit, voranzukommen? Senden Sie uns Ihre Werkstückspezifikationen, einschließlich Abmessungen, Material, monatliches Volumen, Anlagenbeschränkungen und Zielbeschichtungsanforderungen. Unser Team kann Ihre Situation bewerten und empfehlen, ob eine Pulverbeschichtungsanlage die richtige Lösung ist und welche Konfiguration am besten zu Ihrem Produktionsprofil passt.

[^1]: Trockene Pulverbeschichtung ist ein Oberflächenfinish, bei dem elektrostatisch geladene Partikel auf Metalloberflächen haften und durch Hitze aushärten, um eine schützende Beschichtung zu bilden.

[^2]: Programmierbare Steuerungen verwalten die Fördergeschwindigkeit, Sprühparameter, Temperaturkontrolle und Sicherheitsverriegelungen bei automatisierten Pulverbeschichtungsanlagen.

[^3]: ASTM D3359 definiert die Kreuzhatch-Adhäsionstestmethode, die verwendet wird, um zu bewerten, wie gut Pulverbeschichtungen auf Metallsubstrate haften.

[^4]: Flüssige Spritzbeschichtungen umfassen lösungsmittelbasierte und wasserbasierte Verfahren, die nasse Beschichtungen auf Oberflächen auftragen und eine Belüftung sowie längere Trocknungszeiten als Pulverbeschichtungen erfordern.
